Подготовка пациента к ЭКГ(электрокардиография)

1. Необходимо пациенту заранее объяснить ее безболезненность.

2. Рекомендуется одеть пациента так, чтобы было легко снять одежду.

3. Снимать ЭКГ надо после 10-15 минутного отдыха (состояние покоя), т.е. перед обследованием лучше посидеть спокойно, почитать книжку и т.п., но не стоит бегать по коридору или по лестнице (а то на ЭКГ вместо ЭКГ в покое, будет результат, как после физической нагрузки, что может быть неправильно истолковано при расшифровке)

4. Если пациент беспокоен, то возможны искажения на записи. Поэтому грамотный медицинский персонал старается соблюсти требования.

5. Если пациент принимал с утра какие-либо препараты (особенно сердечно-сосудистые средства) предупредите медперсонал, чтобы на ЭКГ сделали отметку, это поможет врачу при расшифровке

6. Если у Вас на руках есть ранее сделанные ЭКГ, то лучше взять их с собой, чтобы при расшифровке Электрокардиограммы врач мог оценить динамику.

7. ЭКГ регистрируется в тепловом помещении, удаленном от возможных источников электрических помех, через 10-15 мин отдыха пациента, не ранее чем через 2 ч после приема пищи.

8. Запись ЭКГ проводится обычно в положении больного лежа на спине при максимальном расслаблении им мышц и спокойном неглубоком дыхании.

ОСНАЩЕНИЕ: электрокардиограф; кушетка; одноразовые салфетки; ёмкости с дезинфицирующими растворами.

ПОДГОТОВКА К ИССЛЕДОВАНИЮ:

— установить электрокардиограф и кушетку в удобное положение вдали от возможных источников электрических помех на расстоянии не менее 1,5 – 2м от проводов электросети,

— помещение должно быть тёплым (во избежание дрожи пациента), сухим и светлым,

— исследование проводится после 10 – 15мин отдыха не ранее чем через 2 часа после приёма пищи,

— предложить пациенту раздеться до пояса и освободить голени от одежды, предложить занять горизонтальное положение на кушетке лёжа на спине, добиться максимального расслабления мышц,

— заправить электрокардиограф специальной термобумагой,

— подключить аппарат к специальной шине контурного заземления, недопустимо заземление через трубы водопровода и отопления и последовательное заземление аппаратов, электрокардиограф с автономным источником питания не требует заземления,

— подключить сетевой кабель к розетке сети переменного тока с номинальным напряжением 220 В,

— закрепить электроды на внутренней поверхности конечностей: на предплечьях над запястьем, на голенях над щиколоткой; при отсутствии конечности, её части, либо при наличии повязки, электроды наложить на наиболее дистальный имеющийся (открытый от повязки) сегмент конечности, а на здоровой конечности – симметрично ему,

— обеспечить хороший контакт электродов с кожей для улучшения качества записи ЭКГ, использовать одноразовые салфетки:

— предварительно обезжирить кожу спиртом в местах наложения электродов,

— смочить места наложения электродов изотоническим или 5–10% раствором хлорида натрия или наложить электродную пасту,

— при значительной волосистости кожи смочить мыльным раствором,

Провода кабеля отведений присоединить к электродам на конечностях в следующем порядке в соответствии с общепринятой маркировкой входных проводов:

— красный – на правой руке,

— жёлтый – на левой руке,

— зелёный – на левой ноге,

— чёрный – на правой ноге.

Эти электроды дадут запись стандартных отведений ЭКГ, обозначаемых римскими цифрами: I, II, III; а так же усиленных от конечностей: aVR, aVL, aVF.

Расположить 6 грудных электродов в виде резиновых груш в определённых точках на груди пациента в межрёберных промежутках, обеспечить хороший контакт электродов с кожей (см. выше) и присоединить провода кабеля в соответствии с маркировкой следующим образом:

V1 – красный электрод – IV межреберье у правого края грудины,

V2 – жёлтый – IV межреберье у левого края грудины,

V3 – зелёный – в центре между V2 и V4,

V4 – коричневый – в V межреберье по средне-ключичной линии,

V5 — чёрный – по той же горизонтали по передне-подмышечной линии,

V6 – фиолетовый – по той же горизонтали по средне-подмышечной линии.

Эти электроды дадут запись однополюсных грудных отведений Вильсона.

ВЫПОЛНЕНИЕ ИССЛЕДОВАНИЯ:

1. включить электрокардиограф, нажав кнопку включения,

2. зарегистрировать калибровочный милливольт – контрольный импульс амплитудой 1мВ равный 10 мм,

3. произвести запись ЭКГ в 12 отведениях поочерёдно, в каждом отведении не менее 4 сердечных циклов (PQRST), при скорости движения бумаги 50 мм/сек, меньшую скорость 25 мм/сек использовать при нарушениях ритма,

4. запись ЭКГ осуществлять при спокойном неглубоком дыхании, отведение III записывается также при задержке дыхания на вдохе; при наличии помех запись можно производить при задержке дыхания; при резкой одышке у больного запись ЭКГ проводить в полусидящем положении,

5. во время записи пациент не должен касаться корпуса электрокардиографа, а оператору не следует одновременно касаться пациента и аппарата.

ЗАВЕРШЕНИЕ ИССЛЕДОВАНИЯ:

— освободить пациента от электродов, разрешить ему встать и покинуть кабинет,

— на ЭКГ-плёнке записать ФИО пациента, возраст, дату исследования, при необходимости указать пол (муж.,жен.), если он не ясен из фамилии, обозначить на плёнке отведения,

— обработать электроды: замочить в 3% растворе перекиси водорода с добавлением 0,5%-ного моющего средства на 60 мин, промыть проточной питьевой водой и высушить,

— поверхность аппарата двукратно протереть 70% спиртом,

— использованные одноразовые салфетки замочить в дезинфицирующем растворе в соответствии с инструкцией и утилизировать,

— обработать руки социальным (бытовым) способом,

— произвести расшифровку ЭКГ, оформить протокол и заключение, зарегистрировать заключение в журнале, зарегистрировать больного в алфавитном журнале, ЭКГ поместить в архив, при необходимости выдать на руки лечащему доктору.

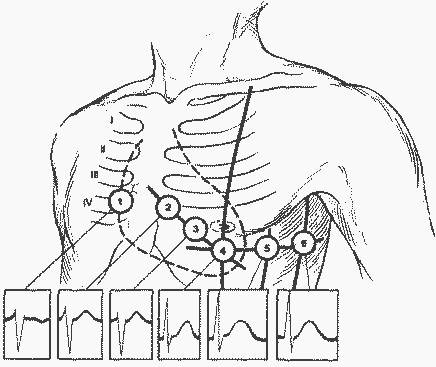

Рис. Точки грудных отведений ЭКГ.

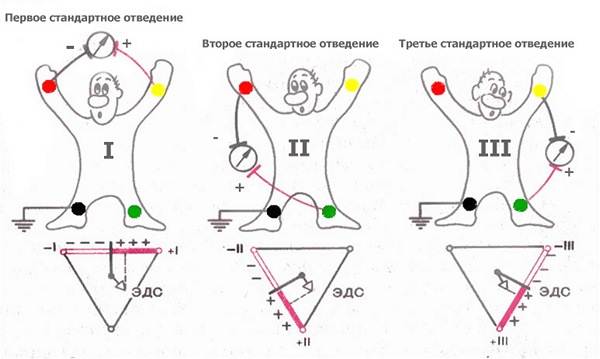

Рис. Формирование трех стандартных отведений

ЭКГ сердца: особенности процедуры, показания к проведению и расшифровка результатов анализа

Электрокардиография (ЭКГ) входит в необходимый минимум средств медицинской диагностики состояния пациента. Преимуществами метода электрокардиографии являются отсутствие потребности в специальной подготовке пациента и оперативность получения данных о его сердечной деятельности. Современные электрокардиографы делают процесс обследования быстрым и комфортным.

Первый электрокардиограф был создан в 1903 году Вильямом Эйтховеном, который впоследствии получил за свое изобретение Нобелевскую премию. Ни один другой широко используемый метод клинической диагностики пока не удостоился подобной награды. К настоящему времени «зубцы» электрокардиограммы стали узнаваемым и популярным символом, который можно увидеть на логотипах и инфографике. Чем же обусловлен такой успех метода?

Суть метода

Электрокардиография (ЭКГ) – метод медицинского исследования сердца, который основан на регистрации электрических потенциалов, возникающих во время сердечной деятельности. На теле пациента размещаются специальные датчики, а считанные с их помощью сигналы выводятся на бумагу или пленку с помощью самописца. В результате получается график, называемый электрокардиограммой. Показания ЭКГ играют важную роль в диагностике сердечных заболеваний.

Современные приборы для ЭКГ – электрокардиографы – бывают портативными и стационарными. Портативные электрокардиографы используются бригадами скорой помощи, сотрудниками небольших медицинских кабинетов и клиник. Стационарный электрокардиограф менее подвержен воздействию помех и дает более точные показания. Такими приборами пользуются в более крупных лечебных учреждениях. Стационарные и портативные электрокардиографы могут быть разными по функциональности и удобству пользования. Новейшие модели электрокардиографов могут хранить в памяти сотни ЭКГ и выдавать предварительный диагноз в автоматическом режиме.

Когда электрокардиография необходима?

Для профилактики и раннего выявления сердечно-сосудистых заболеваний рекомендуется делать ЭКГ не реже одного раза в год. Показаниями к проведению ЭКГ также являются:

  • боли в грудной клетке;
  • одышка;
  • аритмия;
  • ухудшение общего самочувствия после физических или эмоциональных нагрузок;
  • перенесенные соматические или инфекционные заболевания, грозящие осложнениями;
  • предстоящая хирургическая операция;
  • первый и третий триместры беременности;
  • мониторинг состояния тяжелобольных.

ЭКГ-обследование безопасно, поскольку не оказывает воздействия на организм человека, а только регистрирует электрические импульсы, создаваемые сердцем. Противопоказаний для проведения ЭКГ не существует.

Проведение ЭКГ: особенности процедуры

Измерение ЭКГ рекомендуется проводить в теплых помещениях, удаленных от возможных источников электрических помех. Пациент должен быть раздет до пояса, голени следует освободить от одежды. Датчики (отведения) в общем случае устанавливаются на грудную клетку и конечности. Для обеспечения лучшего контакта кожи с датчиками используются специальные электропроводящие гели и растворы. Мышечная дрожь в холодном помещении или недостаточный контакт датчиков с кожей могут исказить показания. Исследование проводят в положении пациента лежа, реже – стоя. Регистрируется как минимум 6-10 сердечных циклов. Хотя специальной подготовки к ЭКГ не требуется, наиболее корректные результаты можно получить через два и более часа после приема пищи (натощак).

ЭКГ-методика имеет следующие разновидности:

  • универсальная ЭКГ с 12 отведениями (3 стандартных, 3 униполярных и 6 грудных);
  • ЭКГ с дополнительными грудными отведениями для детальной диагностики нарушений ритма и проводимости сердца;
  • ЭКГ с отведениями от внутренних органов – например, внутрипищеводная;
  • мониторинг по Холтеру с применением специального прибора, который устанавливается на пациенте на сутки для непрерывного снятия показаний;
  • ЭКГ с физическими или лекарственными нагрузками – для оценки реакции сердца на возможные медицинские назначения.

Результаты исследования

Кардиограмма представляет собой периодически повторяющийся комплекс направленных вверх и вниз зубцов. Зубцы на ЭКГ обозначают латинскими буквами, каждая из которых присваивается определенному участку сердца. Одноименные зубцы в показаниях разных датчиков могут иметь разную величину.

  1. Возбуждение сердечной мышцы начинается с предсердий. На ЭКГ это отображается в виде зубца Р. В норме он имеет высоту 1-2 мм и продолжительность 0,08-0,1 с.
  2. Расстояние от начала зубца Р до зубца Q (интервал РQ) демонстрирует время распространения возбуждения от предсердий к желудочкам. В норме это 0,12-0,2 с.
  3. Возбуждение желудочков отражает комплекс зубцов QRS. Его продолжительность в норме составляет 0,06-0,1 с.
  4. При снижении возбуждения желудочков записывается зубец Т. Интервалы ST и PQ в норме выглядят сходным образом и по амплитуде различаются не более чем на 1 мм.
  5. За один сердечный цикл принимается расстояние между двумя ближайшими зубцами R. Подсчитав количество этих циклов в одной минуте, можно получить частоту сердечного ритма.
  6. Интервал ТР соответствует расслабленному состоянию сердечной мышцы (диастоле), в это время записывается прямая линия. При остановке сердца ЭКГ представляет собой сплошную прямую линию без зубцов.
  7. По амплитудам зубцов рассчитывается положение так называемой электрической оси сердца, которая, как правило, совпадает с геометрической осью сердца. Направление электрической оси показывает правильность расположения сердца.

В результате анализа кардиограммы можно определить состояние сердца в целом, функциональное состояние миокарда и частоту сердечных сокращений. Поверхностный анализ данных ЭКГ может провести врач любой специальности. Для этого достаточно представлять себе ЭКГ сердца в норме, а также типичные отклонения – например, при инфаркте.

Расшифровка ЭКГ должна производиться с учетом анамнеза. Например, у беременных электрическая ось сердца может быть горизонтальной из-за того, что растущий плод оказывает давление на сердце и смещает его. Горизонтальная электрическая ось сердца является нормальной при беременности, но может свидетельствовать о наличии патологии в иных случаях.

Примеры заключений по ЭКГ:

  1. Ритм сердца синусовый, правильный, ЧСС 84 уд. за 1 мин. Нормальное положение электрической оси сердца.
  2. Ритм сердца синусовый, правильный. ЧСС 76 уд. за 1 мин. Горизонтальная электрическая ось сердца. Признаки гипертрофии левого желудочка.

Стоимость электрокардиографии

На такую простую и кратковременную процедуру, как электрокардиография, цена, как правило, доступна. Средняя стоимость ЭКГ с расшифровкой в Москве составляет 1200 руб.

Где можно сделать ЭКГ?

Выбирая, куда записаться на ЭКГ, отдавайте предпочтение современным медицинским центрам, которые располагают новейшим оборудованием и предоставляют комфортные условия для проведения всех процедур. Все виды ЭКГ, включая суточный мониторинг по Холтеру, доступны в сети клиник «АВС Медицина». Клиенты особенно отмечают профессиональные навыки специалистов этих лечебных учреждений в работе с детьми, для которых снятие электрокардиограммы становится одним из интересных моментов общения в игровой форме. Клиники «АВС Медицина» удобно расположены в центре и на юго-западе Москвы.

Клиники «АВС-медицина»:

  • Поликлиника на «Чистых прудах» — Лицензия ЛО-77-01-012180 от 21 апреля 2016 года выдана Департаментом здравоохранения города Москвы.
  • Поликлиника на «Бауманской» — лицензия ЛО-77-01-013027 от 1 сентября 2016 года выдана Департаментом здравоохранения города Москвы.
  • Поликлиника на «Улице 1905 года» — лицензия ЛО-77-01-013523 от 23 ноября 2016 года выдана Департаментом здравоохранения города Москвы.
  • Поликлиника на «Коломенской» — лицензия ЛО-77-01-012454 от 8 июня 2016 года выдана Департаментом здравоохранения города Москвы.
  • Поликлиника на «Беговой» — лицензия ЛО-77-01-013720 от 28 декабря 2016 года выдана Департаментом здравоохранения города Москвы.
  • Поликлиника в Балашихе — лицензия ЛО-50-01-007895 от 28 июля 2016 года выдана Министерством здравоохранения Московской области.
  • Поликлиники в Коммунарке и Ромашково — лицензия ЛО-50-01-009187 от 14 ноября 2017 года выдана Министерством здравоохранения Московской области.
  • Поликлиника на «Парке культуры» — Лицензия ЛО-77-01-014762 от 30 августа 2017 года выдана Департаментом здравоохранения города Москвы.

Электрокардиография с физической нагрузкой может помочь обнаружить признаки инфаркта — как в момент приступа, так и перенесенного ранее.

Не упустите шанс пройти комплексную диагностику сердца по спеццене!

Не секрет, что от качества оборудования зависит точность диагноза.

«АВС-Медицина» — это сеть профессиональных медицинских центров с широким спектром услуг.

ЭКГ сердца

Сложно представить себе взрослого человека, который никогда не проходил ЭКГ сердца. Этот вид обследования входит в перечень диспансерного динамического наблюдения с 18 лет и старше.

По своей универсальности, информативности и доступности ЭКГ занимает одно из лидирующих позиций среди инструментальных методов обследования. Основы ЭКГ обязан знать любой медработник, а также ему должна быть известна техника снятия ЭКГ. Ведь от умения правильно наложить электроды и снять кардиограмму зависит результат исследования. Грамотное проведение регистрации ЭКГ и соблюдение алгоритма снятия кардиограммы — первый шаг на пути к постановке верного диагноза. Рассмотрим, что включает в себя техника проведения ЭКГ, как должна проводится подготовка к процедуре, а также каков алгоритм действий.

Алгоритм действий

Техника снятия ЭКГ — один из практических навыков, которым владеет каждый студент медицинского колледжа и университета. И если студент не освоил эту технику — с медициной «на ты» ему не быть. Неспроста этой манипуляции тщательно обучают медперсонал, ведь в неотложных ситуациях регистрация ЭКГ и умение расшифровать кардиограмму может спасти жизнь пациента. Алгоритм регистрации ЭКГ на первый взгляд чрезвычайно прост, но он имеет свои нюансы, без знаний которых манипуляция не удастся.

Схема проведения регистрации ЭКГ такова:

  1. Подготовка к проведению процедуры,
  2. Наложение электродов,
  3. Запись на пленку.

Остановимся на этих трёх пунктах подробнее.

Подготовка к ЭКГ

Правила подготовки к ЭКГ

  1. Во время проведения записи ЭКГ пациент должен быть спокоен. Нельзя волноваться, нервничать, испытывать чрезмерно сильные эмоции. Дыхание должно быть ровным, не учащённым. Если пациент испытывает волнение или тревогу, врач должен успокоить пациента, объяснить безопасность и безболезненность манипуляции. За 10-15 минут до снятия кардиограммы желательно посидеть, адаптироваться к кабинету функциональной диагностики и медперсоналу, восстановить дыхание.
  2. Подготовка к ЭКГ исключает курение, употребление алкогольных и кофеиносодержащих напитков, крепкого чая, кофе перед процедурой. Курение и кофеин способствует стимулированию деятельности сердца, из-за чего анализ ЭКГ может оказаться недостоверным.
  3. За 1,5-2 часа до процедуры не рекомендуется прием пищи, а лучше и вовсе проводить ЭКГ натощак.
  4. После приема утреннего душа в день снятия кардиограммы пациенту нежелательно наносить на тело кремы и лосьоны на масляной, жирной основе. Это может создавать некое препятствие для хорошего контакта электродов и кожи.
  5. Одежда пациента должна быть удобной и свободной, чтобы имелась возможность беспрепятственно оголить кисти рук и голеностопные суставы, быстро снять или расстегнуть одежду до пояса.
  6. На груди и конечностях не должно быть металлических украшений, цепочек, браслетов.

Наложение электродов

ЭКГ сердца — алгоритм действия

Пациент принимает горизонтальное положение на кушетке с оголенным торсом, свободными от одежды голеностопными и лучезапястными суставами. После чего медицинский работник приступает к наложению электродов. Конечностные электроды в виде пластинок с винтом накладываются на нижнюю поверхность предплечий и голеней в строго установленном порядке по часовой стрелке. Электрод каждой конечности имеет свой цвет: Красный — правая рука, Желтый — левая рука, Зеленый — левая нога, Черный — правая нога.

Грудные электроды пронумерованы, также имеют цвет и снабжены резиновыми присосками. Устанавливаются они в строго определённом месте на грудной клетке. Представим методику установки электродов в грудных отведениях в виде схемы.

Схема установки электродов в грудных отведениях

Расположение на грудной клетке:

  • V1 (красный) 4 межреберье 2 см от края грудины справа,
  • V2 (желтый) симметрично от v1 (2 cм от края грудины слева),
  • V3 (зеленый) на среднее расстояние между v2 и v4,
  • V4 (коричневый) 5 межреберье по среднеключичной линии,
  • V5 (черный) на среднее расстояние между v5 и v6,
  • V6 (синий) на одном горизонтальном уровне с v4 по средней подмышечной линии.

Кожу, для лучшего контакта с электродами, желательно обезжирить спиртом, густую растительность на груди рекомендуют сбрить, кожу смочить водой или специальным электродным гелем (код ОКПД 24.42.23.170). Для лучшего контакта электродов с кожей, можно под пластинами электродов расположить влажную салфетку. После окончания записи кардиограммы, электроды снимают с тела пациента, салфеткой удаляют остатки геля, подвергают обработке, дезинфицируют, высушивают и укладывают в специальную тару. Такие манипуляции проводят со многоразовыми электродами. Они могут быть повторно использованы для записи кардиограммы другому пациенту.

Один? Много?

Одноразовые и многоразовые электроды для экг

Электроды для ЭКГ бывают как многоразовыми, так и одноразовыми. Допустимость повторного применения — это не единственная классификация электродов для записи кардиограммы. Но углубляться в классификацию нет необходимости. Чаще всего в кабинетах функциональной диагностики поликлиник на аппарате ЭКГ еще можно увидеть многоразовые электроды: конечностные, грудные, с винтом и зажимом, комплект из шести груш. Многоразовые электроды экономичны, поэтому удерживают свои позиции в медицине.

Одноразовые электроды появились сравнительно недавно, к их преимуществам относят высокую точность передаваемого сигнала, хорошая фиксация и устойчивость при движениях, простота в использовании. Одноразовые электроды широко используются в отделениях реанимации и интенсивной терапии, при проведении холтеровского мониторирования, в педиатрии, хирургии. К минусам одноразовых электродов можно отнести невозможность повторного применения.

Существует также ЭКГ с системой вакуумной аппликации электродов, которая прекрасно подходит для проведения функциональных нагрузочных ЭКГ-проб. Электроды в системе с вакуумной аппликацией прилегают очень плотно и хорошо фиксируются, это позволяет беспрепятственно снимать кардиограмму, когда пациент двигается без потери качества ЭКГ-сигнала. И если вдруг произойдёт отсоединение электрода, система даст знать об этом, поскольку ЭКГ с системой вакуумной аппликации электродов способна «контролировать» отсоединение электродов.

Запись кардиограммы

3 стандартных отведения

После наложения электродов и подключения их к аппарату производится фиксация отведений и запись их на бумажную регистрационную ленту кардиографа. В случае снятия ЭКГ руки и ноги пациента будут являться «проводниками» электрической активности сердца, а воображаемая, условная линия между руками и ногами будет являться отведениями. Таким образом выделяют 3 стандартных отведения: I-образует левая и правая руки, II — левая нога и правая рука, III — левая нога и левая рука.

Вначале при помощи конечностных электродов идет запись ЭКГ в стандартных отведениях, затем в усиленных (aVR, aVL, aVF) от конечностей, а затем в грудных отведениях (V1-V6) при помощи грудных электродов. Электрокардиограф имеет шкалу и переключатель отведений, также имеются кнопки вольтажа и скорости протяжки ленты (25 и 50 мм/с).

В устройствах для записи используют специальную регистрационную ленту (к примеру код ОКПД 21.12.14.190), по внешнему виду она напоминает миллиметровую бумагу, имеет деления, где каждая маленькая клеточка равна 1 мм, а одна большая — 5 мм. При скорости движения такой ленты 50 мм/cек, одна маленькая клеточка равна 0,02 сек., а одна большая — 0,1 сек. Если пациенту проводят запись ЭКГ в покое, ему следует объяснить, что в момент непосредственной записи нельзя разговаривать, напрягаться, двигаться, чтобы результаты записи не исказились.

Распространённые ошибки при регистрации ЭКГ

Распространённые ошибки, приводящие к искажению результатов ЭКГ

К сожалению, при записи кардиограммы нередки ошибки как со стороны подготовки пациентов к процедуре, так и со стороны медработников при проведении алгоритма регистрации ЭКГ. Наиболее распространёнными ошибками, приводящими к искажению результатов ЭКГ и формированию артефактов являются:

  • Неправильное наложение электродов: неверное расположение, перестановка электродов местами, неправильное подсоединение проводов к прибору может исказить результаты ЭКГ;
  • Недостаточное соприкосновение электродов с кожей;
  • Пренебрежение пациентом правил подготовки. Курение, переедание, употребление крепкого кофе перед процедурой или избыточная физическая активность при снятии ЭКГ покоя может дать неверные данные об электрической активности сердца;
  • Дрожь в теле, неудобное расположение пациента, напряжение отдельных групп мышц в теле также может искажать данные при регистрации ЭКГ.

Для того, чтобы результаты ЭКГ были достоверными и правдивыми, медработникам необходимо четко владеть алгоритмом действий при снятии кардиограммы и техникой её проведения, а пациентам ответственно подойти к исследованию и соблюдать все правила и рекомендации перед её проведением. Следует отметить, что ЭКГ не имеет противопоказаний и побочных эффектов, что делает этот метод исследования еще более привлекательным.


Что такое кардиограмма сердца (ЭКГ)

  • Основные задачи обследования
  • Методики проведения электрокардиографического исследования
  • Показания к ЭКГ
  • Противопоказания
  • Как подготовиться к процедуре?
  • Выполнение ЭКГ
  • Расшифровка итоговых данных
  • Патологические нарушения деятельности сердца
  • Сколько раз в год делают процедуру?
  • Видео по теме

Современный человек ежедневно подвергается стрессам и физическим нагрузкам, которые негативно сказываются на работе сердечной мышцы. На сегодняшний день патологические процессы в сосудистой и сердечной системах – это наиболее острая медико-социальная проблема здравоохранения Российской Федерации, для решения которой государством выделяются значительные средства.

Любой человек, почувствовав недомогание и боли в сердце, может обратиться в медицинское учреждение и пройти безболезненную диагностическую процедуру – электрокардиографию. Квалифицированный специалист проведет анализ ЭКГ и назначит соответствующий курс медикаментозной терапии.

Ранняя диагностика опасных сердечно-сосудистых патологий обеспечат выбор оптимальной тактики лечебно-профилактических мероприятий, которые позволят человеку и дальше вести привычный образ жизни. В этой статье мы хотим рассказать нашим читателям о том, что такое ЭКГ сердца, показаниях и противопоказаниях к ее назначению, подготовке к диагностике, методиках проведения электрокардиограммы и особенностях расшифровки ее результатов.

Основные задачи обследования

Процедура ЭКГ является способом определения электрической активности сердечной мышцы. Ее биологические потенциалы регистрируют специальные электроды. Итоговые данные отображаются в графическом виде на мониторе аппарата либо распечатываются на бумаге. Электрокардиография позволяет определить:

  • Проводимость сердечной мышцы и частоту ее сокращений.
  • Размеры предсердий (отделов, в которые из вен поступает кровь) и желудочков (отелов, получающих кровь из предсердий и перекачивающих ее в артерии).
  • Наличие нарушений проведения электрического импульса – блокады.
  • Уровень кровоснабжения миокарда.

Для проведения исследования ЭКГ специальная подготовка не требуется. С его помощью можно выявить не только нарушение функциональной деятельности сердца, но и патологические процессы в сосудах, легочной ткани и эндокринных железах.

Методики проведения электрокардиографического исследования

Для того, чтобы поставить точный диагноз, практикующие кардиологи используют комплексное обследование сердца, включающее несколько способов.

Классическая ЭКГ

Наиболее распространенный метод изучения направления электрических импульсов и их силы. Длится эта простая процедура не больше 5 минут, за это время ЭКГ может показать:

  • нарушение сердечной проводимости;
  • наличие воспалительного процесса в серозной оболочке – перикардита;
  • состояние камер сердца и гипертрофию их стенок.

Недостатком этой методики является то, что выполняют ее в состоянии покоя пациента. Зафиксировать те патологические изменения, которые проявляются при физической и психоэмоциональной нагрузках, невозможно. В этом случае при диагностировании заболевания врач принимает во внимание основные клинические признаки и результаты других исследований.

Суточный мониторинг ЭКГ

Длительная регистрация показателей позволяет обнаружить нарушение функциональной деятельности сердца пациента во время сна, стресса, ходьбы, физической нагрузки, бега. Холтер-ЭКГ помогает опытному специалисту в изучении причин нерегулярного сердечного ритма и выявлении ранних стадий ишемии – недостаточного поступления крови к миокарду.

Стрессовый тест

Мониторирование работы сердечной мышцы при физическом напряжении (занятиях на беговой дорожке или велотренажере). Этот способ используют при наличии у пациента периодических нарушений сердечной деятельности, которые в состоянии покоя не показывает ЭКГ. Тест с нагрузкой предоставляет врачу возможность:

  • найти причины ухудшения состояния пациента при физическом напряжении;
  • обнаружить источник резких перепадов артериального давления и нарушений синусового ритма – важнейшего показателя нормального функционирования сердца;
  • контролировать состояние пациента после сердечных приступов или хирургического вмешательства.

Показания к ЭКГ

Практикующие специалисты назначают проведение этой диагностической процедуры при наличии у пациента жалоб на:

  • повышение параметров АД (артериального давления);
  • затруднение дыхания;
  • одышку даже в состоянии покоя;
  • дискомфорт в грудной клетке в проекции сердца;
  • частые потери сознания;
  • беспричинное нарушение сердечного ритма.

Также процедура проводится при хронических заболеваниях опорно-двигательного аппарата, протекающих с поражением сердечно-сосудистой системы, восстановлении организма после очагового поражения головного мозга в результате нарушения его кровоснабжения – инсульта. Регистрация ЭКГ может быть выполнена в плановом или экстренном порядке.

В целях профилактики функциональную диагностику назначают для оценивания профессиональной пригодности (спортсменам, морякам, водителям, пилотам и пр.), лицам, перешагнувшим 40-летний рубеж, а также пациентам с артериальной гипертензией, ожирением, гиперхолестеринемией, ревматизмом, хроническими инфекционными заболеваниями. Плановую кардиограмму осуществляют для оценивания сердечной деятельности перед любой операцией, при беременности, после сложных медицинских манипуляций.

Срочное выполнение процедуры требуется при:

  • болезненных ощущениях в сердце и за грудиной;
  • резкой одышке;
  • длительной боли в верхнем отделе живота и позвоночника;
  • стойком повышении кровяного давления;
  • травме грудной клетки;
  • обмороке;
  • появлении слабости неустановленной этиологии;
  • аритмии;
  • сильной боли в нижней челюсти и шее.

Противопоказания

Обычная кардиография не причиняет вред человеческому организму – оборудование фиксирует только сердечные импульсы и не оказывает влияние на остальные ткани и органы. Именно поэтому диагностическое исследование можно делать часто и взрослому человеку, и ребенку, и беременной женщине. А вот проведение стресс-ЭКГ не рекомендуется назначать при:

  • гипертонической болезни III степени;
  • тяжелых нарушениях коронарного кровообращения;
  • обострении тромбофлебита;
  • острой стадии инфаркта миокарда;
  • утолщении сердечных стенок;
  • сахарном диабете;
  • тяжелых инфекционно-воспалительных заболеваниях.

Как подготовиться к процедуре?

Выполнение пациентом сложных подготовительных мероприятий не требуется. Для получения точных результатов исследования следует хорошо выспаться, ограничить курение, снизить физическую активность, избегать стрессовых ситуаций и пищевых нагрузок, исключить употребление спиртных напитков.

Выполнение ЭКГ

Регистрацию сердечных сокращений проводит квалифицированная медицинская сестра в кабинете функциональной диагностики. Процедура состоит из нескольких этапов:

  1. Пациент оголяет голени, предплечья, грудную клетку, запястья и ложится на кушетку, вытянув руки вдоль туловища и выпрямив в коленях ноги.
  2. Кожные покровы зон наложения электродов кардиографа обрабатываются специальным гелем.
  3. Закрепляются манжеты и присоски с проводками: красный – на правой руке, желтый – на левой руке, зеленый – на левой ноге, черный – на правой ноге, 6 электродов – на грудной клетке.
  4. Включается аппарат, принцип работы которого основан на считывании ритмичности сокращений сердечной мышцы и фиксации любых нарушений ее работы в виде графического изображения.

В случае необходимости дополнительного снятия ЭКГ медработник может попросить пациента на 10-15 секунд задержать дыхание. На полученной записи кардиограммы указывают данные пациента (Ф.И.О. и возраст), ее описание проводит опытный специалист-кардиолог.

Расшифровка итоговых данных

Результаты ЭКГ считаются основой диагностики сердечно-сосудистых патологий. При их интерпретации во внимание принимаются такие показатели, как систолический (ударный) объем крови, который нагнетается в желудочках и выбрасывается в магистральные сосуды, минутный объем кровообращения, частота сокращений сердечной мышцы за 1 минуту.

Алгоритм последовательности оценивания функциональной деятельности сердца и состоит из:

  • Изучения ритма сокращений – оценивание длительности интервалов и выявление нарушения проведения электрических импульсов (блокады).
  • Анализ сегментов ST и обнаружение патологических зубцов Q.
  • Исследование зубцов Р, отражающих сокращение предсердий.
  • Изучение стенок желудочков с целью выявления их уплотнения.
  • Определение электрической оси сердца.
  • Исследование зубцов Т, отражающих ре-поляризацию (восстановление) мышечной ткани после сокращений.

Проведя анализ характеристик кардиограммы, лечащий врач имеет представление о клинической картине сердечной деятельности, к примеру изменение ширины интервалов и формы всех выпуклых и вогнутых зубцов наблюдается при замедлении проведения сердечного импульса, зеркально-перевернутая кривая зубца Т и уменьшение сегмента ST указывает на повреждение клеток мышечного слоя сердца.

При интерпретации ЭКГ оцениваются сокращения мышцы сердца при изучении амплитуды и направления их электрических полей в 3-х стандартных отведениях, 3-х усиленных (однополюсных), 6-ти отведениях от области грудной клетки – I, II, III, avR, avL и avF. По результатам данных элементов дают оценку электрической оси сердца, судят о расположении сердца и наличии нарушений прохождения электрических импульсов по сердечной мышце (блокад).

Нормальная кардиограмма взрослого человека

Правильно «прочитать» графическое изображение самому пациенту, не имея соответствующих знаний, не удается. Однако можно иметь общие сведения об основных параметрах исследования:

Показатель Норма Описание
Желудочковый комплекс QRS 0,06 – 0,1 секунд Отражает деполяризацию желудочков
Зубец Р 0,07″ – 0,12″ Показывает возбуждение предсердий
Зубец Q 0,04″ Отображает завершение процессов, которые осуществляются в желудочках
Зубец Т 0,12″ – 0,28″ Характеризует процессы восстановления желудочков после их сокращения
Интервал PQ 0,12″ – 0,2″ Показывает время прохождения импульсов по предсердиям до среднего слоя стенок желудочков
ЧСС (частота сердечных сокращений) 60 – 90 уд/мин Отображает ритмичность сокращений сердечной мышцы

Нормальная ЭКГ ребенка

Расположение и длительность сегментов соответствуют общепринятым нормам. Некоторые показатели исследования зависят от возраста:

  • электрическая ось имеет угол от 45° до 70°, у новорожденного младенца она отклонена влево, до 14-ти лет – расположена вертикально;
  • сердечный ритм – синусовый, у новорожденного до 135 уд/мин, у подростка – 75-85.

Патологические нарушения деятельности сердца

Если итоговые данные исследования содержат измененные параметры – это повод для более детального обследования пациента. Различают несколько видов отклонений результатов ЭКГ:

  • пограничная – некоторые показатели незначительно не соответствуют норме;
  • низкоамплитудная (снижение амплитуды зубцов во всех отведениях) – характеризует дистрофию миокарда;
  • патологическая – нарушение сердечной деятельности требуют немедленного оказания врачебной помощи.

Однако не все измененные результаты стоит воспринимать как свидетельство серьезных проблем с функционированием сердечной мышцы. К примеру – сокращение горизонтального расстояния зубцов и сегментов, а также нарушение ритма могут фиксироваться после физического и психоэмоционального напряжения. В таких случаях диагностическую процедуру стоит повторить.

«Читать» ЭКГ и делать соответствующие выводы может только квалифицированный специалист! Неопытному пациенту не стоит самостоятельно диагностировать недуг и принимать медикаментозные препараты. В таблице мы укажем примерную расшифровку патологической электрокардиографии:

Отклонения Заболевание, патология Интерпретация
Нарушение сердечного ритма Брадикардия Пульс менее 60 уд/мин, сегменты PQ> 0,12″, зубец Р в N (норме)
Тахикардия ЧСС до 180 уд/мин, зубец Р направлен вверх, QRS> 0,12″
Изменение положения ЭОС (электрической оси сердца) Блокада ножек пучка Гиса Зубец S сильно завышен относительно R, ось отклонена вправо на >90°
Гипертрофия левого желудочка – наблюдается при отеке легкого и инфаркте Зубцы R и S очень высокие, ось отклонена влево от 40° до 90°
Нарушения сердечной проводимости АВ I степени (атриовентрикулярная блокада) Продолжительность интервала РQ >0,2″, зубец Т меняется с желудочковым комплексом
АВ II степени РQ постоянно увеличен и полностью замещает ORS
Полная АВ блокада Изменение систолы предсердий, одинаковые размеры зубцов Р и R
Другие патологические изменения Пролапс (выпадение) митрального клапана Зубец Т имеет направлен книзу, наблюдается удлинение сегмента QT и угнетение ST
Недостаточная функция щитовидной железы – гипотиреоз Брадикардия, зубец Т плоский, сегмент PQ удлинен, QRS – низкий
Ишемия Угол Т острый и высокий
Инфаркт Сегмент ST и зубец Т куполовидной формы, высота R увеличена, Q — неглубокий

Сколько раз в год делают процедуру?

Классическая методика просто фиксирует импульсы, которые передает сердечная мышца. Оборудование не имеет никакого негативного воздействия на человеческий организм. Именно поэтому контролировать деятельность сердца с помощью электрокардиографии можно и детям, и взрослым. Некоторую осторожность соблюдают только при назначении стресс-ЭКГ. Срок годности результатов обследования – 30 дней.

Благодаря этой безопасной методике можно своевременно обнаружить серьезные сердечно-сосудистые патологии и контролировать успешность лечебных мероприятий. В государственных медицинских учреждениях ЭКГ бесплатная, для ее проведения пациенту необходимо получить от лечащего врача направление. В частных клинико-диагностических центрах обследование платное – ее стоимость зависит от метода процедуры и уровня квалификации специалистов.

ЭКГ: как определяется болезнь на ЭКГ, расшифровка результатов

Оглавление

  • Когда назначается диагностика?
  • Как расшифровать диаграмму работы сердца?
  • Нормы ЭКГ
  • Патологии
  • Как записаться к кардиологу?
  • Преимущества проведения ЭКГ в МЕДСИ

Сегодня сердечно-сосудистые заболевания являются самой распространенной причиной смерти людей. Сократить смертность позволяют современные методы диагностики различных патологий. Одним из таких методов является ЭКГ (электрокардиограмма) – определение показателей сердечного ритма. Данное обследование является очень простым, неинвазивным (не травмирующим ткани) и информативным. В рамках диагностики регистрируется активность сердечной мышцы. Результаты исследования фиксируются на бумажной ленте и могут тут же оцениваться врачом.

Когда назначается диагностика?

Сделать ЭКГ пациентам рекомендуют при:

  • Выраженных болях в области груди
  • Одышке даже в покое
  • Постоянных головокружениях и обморочных состояниях
  • Непереносимости физических нагрузок
  • Выявленных при первичной диагностике шумах в сердце

Также исследование проводится при высоких показателях артериального давления (постоянных или периодически возникающих), нарушениях сердечного ритма, ревматизме, сахарном диабете. ЭКГ проводят при передозировке некоторыми медицинскими препаратами.

Частью обязательного обследования электрокардиограмма является при:

  • Беременности. Диагностика необходима в связи со сменой круга кровообращения
  • Оценке профессиональной пригодности человека
  • Стандартной диспансеризации
  • Подготовке к оперативным вмешательствам

Существуют и другие показания к проведению ЭКГ. Вы можете получить направление на электрокардиограмму у своего врача или самостоятельно записаться на диагностику.

Как расшифровать диаграмму работы сердца?

Работа сердечной мышцы на кардиограмме представлена в виде непрерывной линии с цифро-буквенными обозначениями и различными отметками. План расшифровки ЭКГ включает анализ всего полученного графика, который может быть выполнен только специалистом. Правильно «прочесть» результаты способны не только кардиологи, но и терапевты и фельдшеры. Зачастую от своевременной расшифровки всех данных зависит не только здоровье, но и жизнь пациента.

При анализе данных специалисты обращают внимание на такие важные показатели, как:

  • Интервалы
  • Зубцы
  • Сегменты

Важно! Существуют достаточно строгие показатели нормы ЭКГ, в некоторых случаях даже малейшие отклонения могут свидетельствовать о нарушениях работы сердечной мышцы. Но исключить или подтвердить патологию может только врач.

Это связано с рядом факторов:

  • Показания кардиограммы в определенных состояниях (например, при беременности) могут отличаться от нормы, но не свидетельствовать о наличии заболевания
  • Нельзя делать выводы по отдельным показателям. Расшифровка проводится только комплексно и включает оценку всех параметров
  • В некоторых случаях информативными являются только результаты, полученные при определенных условиях (под нагрузкой, в динамике и др.)

Определить, что значат конкретные результаты ЭКГ, может лишь специалист! Не пытайтесь сравнивать разные исследования между собой и не делайте выводы на основе отдельных данных. Поручите эту работу профессионалам! Так вы гарантированно получите правильный диагноз и не будете бояться патологий, которых у вас на самом деле нет.

Нормы ЭКГ

Нормальная электрокардиограмма здорового человека выглядит следующим образом:

  • ЧСС: в интервале от 60 до 80 ударов в минуту
  • Тип сердечного ритма: синусовый
  • Интервал RR: 0,6-1,2 сек
  • Интервал PR: 120-200 миллисекунд
  • Интервал ST: 320 миллисекунд
  • Интервал QT: 420 миллисекунд или менее
  • P-зубец – 80 миллисекунд
  • T-зубец – 160 миллисекунд
  • J-зубец: отсутствуют
  • Обратите внимание! Нормы указаны для взрослого человека! У детей они являются другими.

    Патологии

    Во время снятия электрокардиограммы можно выявить следующие нарушения:

    • Синусовая аритмия. В некоторых случаях она является нормой у детей и молодых людей. Такой ритм при патологии свидетельствует о физиологических нарушениях. Синусовая аритмия требует наблюдения у кардиолога, особенно в случаях, когда пациент имеет предрасположенность к заболеваниям сердечно-сосудистой системы
    • Синусовая брадикардия. Такая патология характеризуется частотой сердечных сокращений около 50 ударов в минуту. Данная брадикардия возникает и у здоровых людей во время сна, а также у спортсменов
    • Экстрасистолия. Данный дефект ритма проявляется в хаотичном, слишком частом или редком биении сердца. Пациенты могут жаловаться на неприятные толчки за грудиной, покалывания, ощущения пустоты в желудке, чувство внезапного страха
    • Синусовая тахикардия. При такой патологии частота сердечных сокращений превышает 90 ударов в минуту. Она может возникать при физической или эмоциональной нагрузке и у здоровых людей. Также синусовая тахикардия сопровождает прием алкогольных напитков, энергетиков и крепкого кофе. В этих случаях она носит временный характер. При патологии пациенты жалуются на периодические сердцебиения даже в состоянии покоя и не на фоне приема определенных напитков
    • Пароксизмальная тахикардия. Данное состояние характеризуется учащенным сердцебиением. Возникает приступ, который длится от нескольких минут до нескольких суток. Пульс при этом может превышать показатель в 200 и даже 250 ударов в минуту
    • WPW-синдром. Он является подвидом наджелудочковой тахикардии и характеризуется увеличенной частотой сердечных сокращений и ощущением нехватки воздуха, замираниями сердца и усиленным сердцебиением. Также для патологии характерны обмороки, одышка, головокружения
    • CLC. При такой патологии пациенты жалуются на учащенный сердечный ритм
    • Мерцательная аритмия. Данное заболевание может носить как постоянный, так и периодический характер. Пациенты с мерцательной аритмией жалуются на выраженные трепетания сердца, испытывают чувство тревоги и даже паники

    Выделяют и другие патологические состояния. Все они требуют наблюдения у кардиолога и регулярного полного обследования, которое включает не только ЭКГ, но и проведение иных исследований. Нередко точный диагноз пациенту можно поставить только после оценки целого ряда показателей, полученных после лабораторной и инструментальной диагностики.

    Как записаться к кардиологу?

    Если вы планируете сделать ЭКГ и получить консультацию специалиста, вам нужно записаться на прием в нашу клинику. Для этого достаточно позвонить по Наш специалист ответит на все ваши вопросы, озвучит стоимость диагностики и особенности подготовки к ней.

    Преимущества проведения ЭКГ в МЕДСИ

    • Аппараты экспертного класса. Они позволяют получать точные результаты диагностики и сокращать время проведения исследования
    • Опытные врачи-кардиологи. Наши специалисты регулярно проходят обучение и повышают уровень квалификации. Это позволяет им не только грамотно проводить обследование пациентов, но и быстро ставить диагноз и назначать адекватное лечение даже самых опасных патологий
    • Возможности для проведения ЭКГ с расшифровкой в СПб на дому. Наш специалист может приехать к вам и выполнить исследование. Он тут же расшифрует его, поставит диагноз и назначит необходимые лекарственные препараты или направит на госпитализацию
    • Возможность прохождения ЭКГ в день обращения. Вам не придется долго ждать. Просто запишитесь на процедуру в удобное для вас время
    • Грамотные консультации кардиолога по результатам обследования. Наш специалист расшифрует ЭКГ, расскажет о нормах и отклонениях от них. В кратчайшие сроки вам будет поставлен точный диагноз

    Не откладывайте обследование на потом даже при небольших признаках заболеваний сердечно-сосудистой системы!
